الجسور المعلقة: تحف هندسية تواجه تحديات الطبيعة

تخيّل نفسك واقفًا على جسر معلّق، تحت قدميك تمتد الكابلات الفولاذية الضخمة، ومن حولك يتسارع النسيم حاملاً صوت الطبيعة. كيف تمكنت هذه الهياكل الشامخة من مقاومة قوة الرياح العاتية، وزن المركبات الهائل، وزلازل الأرض المفاجئة؟ إنها ليست مجرد معابر تربط بين ضفتين أو جسرًا يمتد فوق وادٍ، بل هي شهادة على عبقرية الهندسة المدنية التي تجرأت على مواجهة قوانين الطبيعة.

منذ أن عرف الإنسان الحاجة إلى الربط بين الأماكن المستحيلة، ظهرت الجسور المعلقة كحلٍ إبداعي، يتجاوز العوائق الجغرافية ليحكي قصصًا من الإبداع والإصرار. في هذا المقال، سنغوص في عالم الجسور المعلّقة، لنكتشف أسرارها، وكيف تحولت إلى رموز للإبداع الهندسي، ولماذا تظلّ صامدة أمام أقسى التحديات الطبيعية.

تاريخ الجسور المعلقة وفوائدها وانتقاداتها:

تعتبر الجسور المعلقة إنجازًا هندسيًا عريقًا، يعود تاريخها إلى عصور قديمة، ويصعب تحديد أقدم جسر معلق بشكل قاطع نظرًا لتقدم عمر الفكرة وتآكل مواد البناء بمرور الوقت، إلا أن هناك العديد من الأدلة التاريخية التي تشير إلى أن الحضارات القديمة كانت تبني جسورًا بسيطة من الحبال والألياف الطبيعية فوق الأنهار والوديان..

لقد استخدمت الحضارات القديمة في آسيا وأوروبا جسورًا بسيطة للعبور، ويُعتقد أن الصينيين كانوا روادًا في بناء الجسور المعلقة، حيث استخدموا الخيزران والحبال القوية لبناء جسور طويلة فوق الأنهار العميقة.

ومع تطور الحضارات وتقدم التكنولوجيا، تطورت الجسور المعلقة بشكل كبير، وأصبحت من أهم رموز التقدم الهندسي والمدني. واليوم عدد الجسور المعلقة في العالم كبير جدًا ومتوزع على العديد من الدول، خاصة في الدول المتقدمة والصناعية.

الجسور المعلقة حل لكثير من الصعوبات!!

حلّت الجسور المعلقة مشكلة العبور فوق الحواجز الطبيعية مثل الأنهار والوديان والمضائق، مما ساهم في تسهيل الحركة بين المناطق وتنشيط التجارة والسياحة. وساهمت في ربط المناطق النائية بالمدن والمراكز الحيوية، مما كان أحد أهم أسباب تطوير هذه المناطق وتحسين مستوى معيشة سكانها. كما ساهمت الجسور المعلقة في تعزيز التنمية الاقتصادية للمناطق التي تخدمها، من خلال تسهيل نقل البضائع والسلع.

لكن !!! تعتبر الجسور المعلقة من مشاريع البنية التحتية المكلفة للغاية، مما يجعل البعض يثير جدلاً حول جدوى إنشائها. كما أنها قد تؤثر على البيئة المحيطة، خاصة إذا كانت تقع في مناطق حساسة بيئيًا. كذلك تتطلب الجسور المعلقة صيانة دورية مكلفة للحفاظ على سلامتها وفاعليتها.

نقول: على الرغم من الانتقادات الموجهة للجسور المعلقة، إلا أن فوائدها تفوق بكثير تكلفتها وأثارها الجانبية. فهي تمثل استثمارًا طويل الأجل يساهم في التنمية الاقتصادية والاجتماعية للمجتمعات. كما أن التطورات التكنولوجية الحديثة ساهمت في تقليل التكاليف البيئية والإنشائية للجسور المعلقة، مما يجعلها خيارًا أكثر استدامة.

لذلك تعتبر الجسور المعلقة إنجازًا هندسيًا فريدًا، ساهم في تغيير وجه العالم وتسهيل حياة الملايين. وعلى الرغم من التحديات التي تواجهها، إلا أنها تبقى من أهم مشاريع البنية التحتية التي تساهم في تقدم الأمم وتطورها.

Thank you

Construct Vision Team

Subscribe to our newsletteres

دور الجسور المعلقة في الحروب والكوارث الطبيعية:

لعبت الجسور المعلقة دورًا حاسمًا في العديد من الأحداث التاريخية، بما في ذلك الحروب والكوارث الطبيعية:

· الحروب:

كانت الجسور المعلقة تستخدم كخطوط إمداد حيوية للجيوش، حيث تسمح بنقل القوات والمؤن والإمدادات عبر الأنهار والأودية. وفي بعض الأحيان كانت تستخدم كعقبات عسكرية، حيث يتم تدميرها لمنع تقدم العدو. وفي كثير من الأحيان بعد الانتصار في الحرب، كان يتم بناء الجسور المعلقة كرمز للنصر والسيطرة على المنطقة.

· الكوارث الطبيعية:

بعد وقوع الكوارث الطبيعية مثل الزلازل والفيضانات، كانت الجسور المعلقة تستخدم كطرق للإجلاء والسماح للمساعدات بالوصول إلى المناطق المنكوبة. كما تساعد على إعادة ربط المناطق المنكوبة بالعالم الخارجي، مما يسرع عملية الإغاثة وإعادة البناء.

ولطالما ارتبطت هذه الجسور ذهنياً بالقوة والصلابة، وذلك لعدة أسباب:

التحدي الهندسي: بناء جسر معلق يتطلب مهارات هندسية عالية، حيث يجب أن يكون الجسر قادراً على تحمل وزن كبير وقوى طبيعية هائلة مثل الرياح والزلازل.

التحدي الطبيعي: غالبًا ما يتم بناء الجسور المعلقة في مناطق صعبة، مثل الوديان العميقة والمناطق الجبلية، مما يزيد من تحدي بنائها.

الرمزية: تمثل الجسور المعلقة رمزًا للتحدي والتغلب على الصعاب، فهي تربط بين الأماكن التي تبدو منفصلة، وتسمح بمرور الأشخاص والبضائع.

أطول جسر معلق في العالم اليوم: "جسر تشاناكالي 1915"

جسر "تشاناكالي 1915"- تركيا يتوج حاليًا بلقب أطول جسر معلق في العالم. يمتد هذا الجسر المهيب فوق مضيق الدردنيل، ويربط بين قارتي آسيا وأوروبا، مما يجعله معلماً هندسياً بارزاً.

يبلغ طول جسر تشاناكالي 1915 طولاً اجمالياً حوالي 4608 متر متجاوزًا بذلك العديد من الجسور المعلقة الأخرى حول العالم. ويبلغ طول أطول امتداد بين ركائز الجسر حوالي 2023 متر، وهذا الرقم هو الذي يجعله الأطول في العالم. ويمتد هذا الجسر على مسافة هائلة فوق مضيق الدردنيل.

تم التصميم الهيكلي وبناء الجسر باستخدام أحدث التقنيات، مما أتاح تحقيق هذا الطول الهائل. يخدم الجسر غرضًا استراتيجيًا هاماً، حيث يختصر المسافة ووقت السفر بين شطري تركيا، ويعزز التنمية الاقتصادية في المنطقة. فمضيق الدردنيل يقع في موقع استراتيجي يربط بين البحر الأسود وبحر إيجة، مما يجعله ممرًا مائيًا حيويًا للتجارة والنقل. ويحمل مضيق الدردنيل أهمية تاريخية كبيرة، حيث شهد العديد من الحروب والمعارك، وكان موقعًا استراتيجيًا في العديد من الحضارات. ويعتبر الجسر معلماً سياحياً جذاباً، كما يمثل الجسر أحدث إنجازات الهندسة المدنية، ورمزاً للتقدم التكنولوجي والهندسي في تركيا.

تفسير التسمية: على الرغم من أن الجسر بني في القرن الحادي والعشرين، إلا أن اسمه "تشاناكالي 1915" يحمل دلالات تاريخية ورمزية مهمة، حيث يشير الرقم 1915 في اسم الجسر إلى معركة جاليبولي البحرية التي وقعت في عام 1915، والتي حققت فيها القوات العثمانية انتصارًا مهمًا على القوات البحرية البريطانية والفرنسية. لذا فقد اعتبر هذا الرقم تكريم للتاريخ العسكري التركي ورمز للفخر الوطني. ويمكننا القول أن الهدف من هذا الاسم هو ربط الجسر الحديث بهذا الحدث التاريخي المهم، وتأكيد استمرارية الحضارة التركية وتطورها. وتعزيز الهوية الوطنية وربط المواطنين بتاريخهم. بالإضافة إلى التسويق السياحي.

مقارنة مع الجسور الأخرى:

قبل بناء "جسر تشاناكالي 1915"، كان لقب أطول جسر معلق في العالم يعود إلى جسر أكاشي كايكو في اليابان المعروف أيضًا باسم جسر اللؤلؤة، هو واحد من أطول الجسور المعلقة في العالم، ويقع في اليابان.

مع التطور المستمر في مجال الهندسة والتكنولوجيا، من المتوقع أن نشهد بناء جسور معلقة أطول وأكثر تطوراً في المستقبل. ومع ذلك، فإن جسر تشاناكالي 1915 سيظل معلماً بارزاً في تاريخ الهندسة المدنية، وسيحافظ على مكانته كأطول جسر معلق في العالم لسنوات قادمة على الأقل.

جسر أكاشي كايكو: جوهرة الهندسة المدنية اليابانية

جسر أكاشي كايكو (Akashi Kaikyo Bridge) المعروف أيضًا باسم جسر اللؤلؤة، هو واحد من أطول الجسور المعلقة في العالم، ويقع في اليابان. يربط هذا الجسر بين مدينتي كوبي وأواجي، ويمتد فوق مضيق أكاشي. يتميز بجماله المهيب وهندسته المعمارية المذهلة، مما يجعله من أهم المعالم السياحية في اليابان.

تم الانتهاء من البناء في عام 1998 وافتتح رسميًا في عام 1999. وذلك بعد حدوث كارثة بحرية في المضيق أدت إلى وفاة عدد كبير من الأشخاص. كان الهدف من بناء الجسر هو توفير وسيلة نقل آمنة وسريعة بين الجزيرتين، وتحسين التواصل الاقتصادي بينهما.

يبلغ طول أطول امتداد بين ركائز الجسر حوالي 1991 متر، مما يجعله ثاني أطول جسر معلق في العالم، يبلغ الطول الإجمالي للجسر حوالي 3911 متر، ويبلغ ارتفاع أبراج الجسر حوالي 297 متر فوق سطح الماء، وهي من أعلى الأبراج في العالم. ويتميز الجسر بإضاءة ليلية رائعة، مما يجعله يبدو وكأنه سوار من اللؤلؤ يلمع في الظلام.

تم تصميم الجسر لتحمل زلازل قوية تصل قوتها إلى 8.5 درجة وكذلك لتحمل الأعاصير القوية، وذلك باستخدام أحدث التقنيات في الهندسة المدنية. كما تم تصميمه ليكون صديقًا للبيئة.

يعتبر الجسر رمزًا للتقدم التكنولوجي في اليابان، ويشهد على قدرة المهندسين اليابانيين على تحقيق إنجازات هندسية ضخمة. كما يعتبر من أهم المعالم السياحية في اليابان.

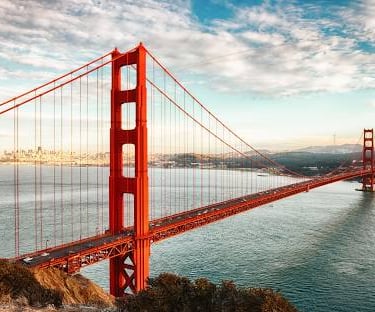

جسر البوابة الذهبية:

جسر "البوابة الذهبية" سان فرانسيسكو-الولايات المتحدة هو أحد أشهر الجسور المعلقة في العالم، ويعتبر أيقونة لمدينة سان فرانسيسكو الأمريكية. يتميز هذا الجسر بتصميمه الفريد ولونه البرتقالي المميز، مما يجعله معلماً بارزاً في المنطقة.

الفكرة الأساسية وراء تصميمه كانت ربط شبه جزيرة سان فرانسيسكو بمقاطعة مارين، وتقديم حل عملي للتغلب على التحديات الجغرافية والطبيعية لمضيق البوابة الذهبية، مثل التيارات القوية والرياح العاتية.

تم دمج الجمال والوظيفة في تصميم الجسر، حيث يجمع بين القوة والجمال الفني. تم اختيار اللون البرتقالي لجسر البوابة الذهبية ليكون مرئيًا في الضباب الكثيف الذي يغطي المنطقة بشكل متكرر خلال السنة. صُمّم الجسر بحيث يتكامل مع البيئة المحيطة به، مما يجعله جزءًا لا يتجزأ من المشهد الطبيعي.

يتميز سطح الجسر بعرضه الكبير، مما يسمح بمرور ستة مسارات للمركبات بالإضافة إلى مسارات للمشاة وراكبي الدراجات.

أصبح جسر البوابة رمزاً لمدينة سان فرانسيسكو. يجذب الجسر ملايين الزوار سنوياً، مما يساهم في تنشيط الاقتصاد المحلي. وهو إنجاز هندسي، حيث كان يعتبر في وقت بنائه أحد أطول الجسور المعلقة في العالم.

لم يخلو هذا الجسر من الانتقادات في وقت بنائه. فقد اعتبر البعض أن تكلفة بنائه مرتفعة للغاية، وأن هناك حلول بديلة أقل تكلفة. كما انتقد البعض اللون البرتقالي للجسر، واعتبروه غير تقليدي وغير مناسب.

تم الانتهاء رسميًا من بناء جسر البوابة الذهبية 27 مايو 1937، وهو اليوم الذي أُطلق عليه "يوم للمارة"، بعد أكثر من أربع سنوات ونصف من العمل الجاد والتحديات.

يبلغ الطول الإجمالي للجسر حوالي 2737 متر. ويبلغ طول أطول امتداد بين ركائز الجسر حوالي 1967 متر.

- تعتبر جسور الدردنيل، والبوابة الذهبية، وأكاشي كايكو من روائع الهندسة المدنية، وتشترك في العديد من الميزات، مثل استخدام الفولاذ والخرسانة في البناء، والتغلب على تحديات هندسية كبيرة. ومع ذلك، يختلف كل جسر عن الآخر في تصميمه وتاريخه وأهميته الثقافية. والأمثلة من الجسور المعلقة كثيرة نذكر على سبيل المثال لا الحصر:

جسر زايهومن (Xihoumen Bridge):

يقع هذا الجسر في الصين، وهو من أطول الجسور المعلقة في العالم. يتميز بتصميمه الهندسي المتطور وقدرته على تحمل الحمولات العالية.

الطول الإجمالي 4694 متر، أطول فتحة 1650 متر، تم افتتاحه في عام 2009.

إن عالم الهندسة والبناء يشهد تطورات مستمرة، وقد يتم بناء جسور معلقة أطول في المستقبل.

ملاحظة: عند مقارنة الجسور المعلقة، يتم التركيز على طول الامتداد الرئيسي بين البرجين، وليس الطول الإجمالي للجسر.

نعرج الآن على التقنيات التي تقيس مقاومة الجسور للرياح والزلازل والحمولات المختلفة، وهي تُعد جزءًا أساسيًا من عملية تصميم الجسور المعلقة وصيانتها. إليك أبرز هذه التقنيات وكيف تُستخدم لمواجهة تحديات بناء الجسور المعلقة وضمان السلامة والكفاءة:

1- قياس مقاومة الجسور للرياح:

أ. نفق الرياح (Wind Tunnel Testing) : يتم تصميم نموذج مصغر للجسر واختباره في نفق هوائي لمحاكاة تأثير الرياح بسرعات واتجاهات مختلفة. لتحديد نقاط الضعف وتطوير تصميم الجسر لمقاومة الاهتزازات الناتجة عن الرياح.

ب. أجهزة قياس تسارع الرياح (Anemometers) : تُثبّت هذه الأجهزة على الجسر لقياس سرعة الرياح واتجاهها بشكل مستمر، مثال ذلك جسر هونغ كونغ-تشوهاي-ماكاو يستخدم شبكة أجهزة استشعار لمراقبة الرياح.

ج. نمذجة ديناميكية بالكمبيوتر (CFD - Computational Fluid Dynamics): تُستخدم برامج حاسوبية متقدمة لمحاكاة تدفق الرياح حول هيكل الجسر.

2- مقاومة الجسور للزلازل:

أ. محاكاة الزلازل (Seismic Simulation):: يتم اختبار العناصر الانشائية للجسر على منصات هزازة عملاقة تحاكي اهتزازات الزلازل.

ب. المثبطات الهيكلية (Structural Dampers): أجهزة تُضاف إلى الجسور لتقليل التأثيرات الاهتزازية الناتجة عن الزلازل. ومن الأنواع الشائعة:

-مثبطات الكتلة التوافقية (Tuned Mass Dampers) تتكون مثبطات الكتلة التوافقية بشكل أساسي من كتلة كبيرة متصلة بالهيكل بواسطة نظام نابض ومثبط. عندما يتعرض المبنى لاهتزاز، تبدأ الكتلة في الحركة عكس اتجاه اهتزاز المبنى، مما يؤدي إلى امتصاص جزء كبير من الطاقة. تعمل المثبطات على تقليل سعة ومدة الاهتزاز، مما يقلل من الضغط على الهيكل.

- مثبطات الطاقة اللزجة (Viscous Energy Dissipators) تعتمد هذه المثبطات على مبدأ بسيط وهو تحويل الطاقة الحركية الناتجة عن الاهتزازات إلى حرارة يتم تبديدها. يتم ذلك عن طريق استخدام مواد لزجة ذات مقاومة للحركة، فعند تعرض الهيكل لاهتزاز فإن هذه المواد اللزجة تقوم بمقاومة الحركة مما يؤدي إلى توليد حرارة ثم تبديد الطاقة.

ج. أجهزة استشعار زلزالية (Seismic Sensors): تُثبّت على الهياكل لرصد النشاط الزلزالي لحظة بلحظة.

3- مقاومة الجسور للحمولات المختلفة:

أ. اختبارات التحميل الثابتة (Static Load Testing): يتم تحميل الجسر بأوزان ثقيلة (مثل الشاحنات المملوءة) لاختبار سعة التحمل.

ب. اختبارات التحميل الديناميكية (Dynamic Load Testing): يتم اختبار الجسر باستخدام أجهزة تحاكي تأثير الحركة الديناميكية (مثل مرور المركبات بسرعات عالية).

ج. أجهزة استشعار الضغط (Load Sensors): تُثبّت تحت سطح الجسر لقياس الأوزان الحقيقية التي يتحملها الجسر بشكل مستمر لاكتشاف أي أوزان زائدة أو إجهاد هيكلي مبكرًا.

د. التحليل الهيكلي ثلاثي الأبعاد (3D Structural Analysis): تُستخدم برامج تحليل متقدمة لتحليل توزيع الحمولات على هيكل الجسر لتحسين التصميم وتقليل المخاطر.

4- تقنيات متطورة ومبتكرة:

أ. أنظمة المراقبة الذكية (Smart Monitoring Systems): تُستخدم شبكات من أجهزة الاستشعار لقياس الإجهاد، الاهتزاز، والتغيرات الحرارية على مدار الساعة. مثال ذلك: جسر البوابة الذهبية يستخدم نظام مراقبة ذكي يتكون من مئات أجهزة الاستشعار.

ب. الطائرات بدون طيار (Drones): تُستخدم لفحص الهياكل بشكل دوري، خاصة في الأماكن التي يصعب الوصول إليها. للكشف عن التآكل أو التلف بدون تعطيل حركة المرور.

ج. تقنية الطباعة ثلاثية الأبعاد: تُستخدم لطباعة نماذج مصغرة أو مكونات تُختبر قبل التنفيذ. للتأكد من الأداء قبل بدء البناء الفعلي.

تقنيات البناء الحديثة لا تُسهم فقط في ضمان سلامة الجسور، بل تُعزز من كفاءتها على المدى الطويل. بفضل هذه الأدوات، أصبحت الجسور المعلقة أكثر قدرة على مقاومة التحديات الطبيعية والبيئية، مما يجعلها رموزًا حقيقية للإبداع الهندسي.

الجسور المعلقة: حوار بين الإنسان والطبيعة

إن الجسور المعلقة ليست مجرد هياكل هندسية تربط بين ضفتين، بل هي رموز للإبداع البشري الذي يتحدى المستحيل. تُظهر هذه التحف الهندسية كيف يمكن للتكنولوجيا والابتكار أن يتحديا الظروف الطبيعية ويجعلان المستحيل ممكنًا.

ومع التقدم المستمر في تقنيات التصميم الرقمي والمواد الذكية، يبقى السؤال: كيف ستبدو جسور المستقبل؟ هل يمكن أن تصبح ذاتية الإصلاح؟ أو حتى متكيفة مع الظروف الجوية والبيئية بشكل كامل؟

هذه الجولة القصيرة تدعوك لاستكشاف هذا العالم المذهل والبحث عن الطرق التي يمكن من خلالها للمهندسين المعماريين والانشائيين تطوير هياكل أكثر كفاءة واستدامة. ما هي فكرتك لجسر قد يكون أعجوبة المستقبل؟ شاركنا رؤيتك!

جسر الحزام الكبير (Great Belt Bridge):

يقع هذا الجسر في الدنمارك، ويربط بين جزيرتي زيلاند وفونن. يتميز بتصميمه الأنيق وإطلالاته الخلابة على البحر.

الطول الإجمالي 6790 متر، أطول فتحة 1624 متر، تم افتتاحه في عام 1997. وهو أحد أطول الجسور المعلقة في العالم.

الاسم "الحزام الكبير" (Great Belt) مشتق من المضيق الذي يعبره الجسر، والذي يحمل نفس الاسم. هذا المضيق يعد واحدًا من أهم الممرات المائية في المنطقة، ويمثل حزامًا يربط بين بحر البلطيق وخليج كاتيغات.

كان هذا المضيق يُستخدم تاريخيًا كممر مائي مهم للتجارة والنقل البحري. وقد أطلق عليه اسم "الحزام الكبير" نظراً لعرضه الكبير وشكله وأهميته الاستراتيجية. والجسر الذي يمتد فوق هذا المضيق يقوم بدور حزام يربط بين الجزيرتين، تمامًا كما الحزام من الجسم.

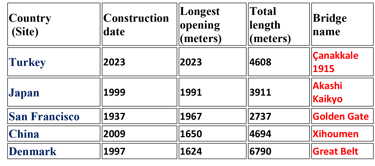

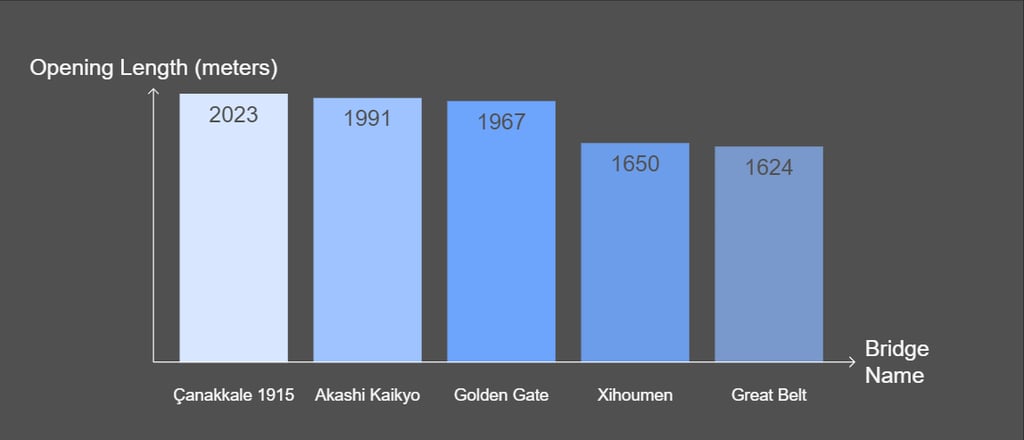

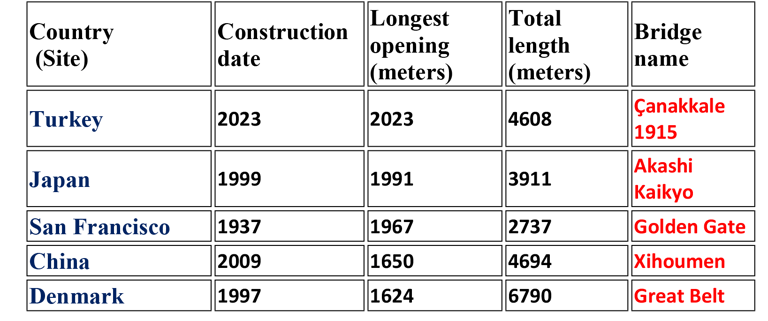

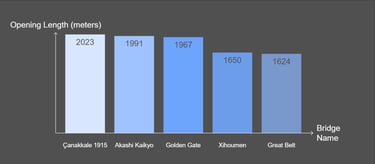

مقارنة سريعة بين الأمثلة المذكورة:
